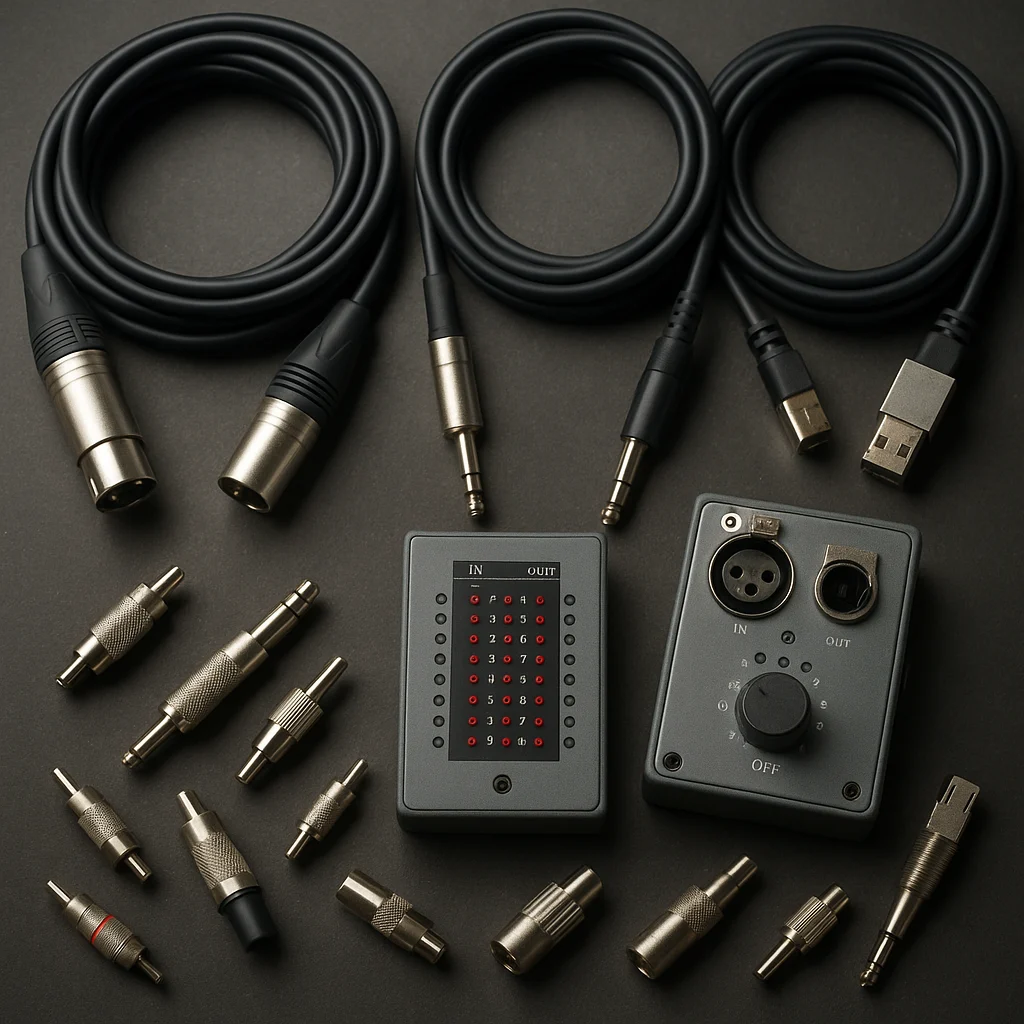

Mire jó a kábelteszter? Útmutató az XLR, jack és DMX vezetékek ellenőrzéséhez

A rendezvénytechnikában a megbízható kábelezés elengedhetetlen – egy rossz érintkező vagy zárlat pillanatok alatt megállíthatja az egész show-t. A kábelteszter pontosan erre ad gyors választ: melyik ér szakadt, hol van rövidzárlat, és működik-e egyáltalán a vezeték. Bár sokszor alulértékelt eszköz, egy jó teszter megspórolhatja az órákig tartó hibakeresést és a felesleges cseréket.

Ebben a útmutatóban végigvezetünk, mire használható a kábelteszter, milyen típusú hibákat deríthet fel, és hogyan állítsd be a mérést különböző kábelszabványokhoz.

Mi az a kábelteszter és hogyan működik?

A kábelteszter egy diagnosztikai eszköz, amely folytonossági vizsgálatot végez a vezetékek ereiben. A legegyszerűbb modellek LED-ekkel jelzik, hogy az egyes érintkezők átvezetnek-e, míg a profibb változatok – például a Behringer Cable Tester CT100 vagy a DAP Audio XLR Cable Tester – képesek zárlatok, földzárlatok és fantomtápellátási hibák felderítésére is.

A működés alapelve egyszerű: a teszter egyik végét a kábel egyik csatlakozójába dugod, a másikat a túloldalba, majd a készülék minden egyes eret külön-külön ellenőriz. Ha minden rendben, a LED-sor végigfut a pontos pin-kiosztás szerint. Ha valamelyik ér nem vezet, vagy rövidzárlat van, azt azonnal jelzi.

Milyen hibákat derít fel a kábelteszter?

A leggyakoribb hibák, amelyeket egy kábelteszter azonnal felismer:

• Érszakadás: Egyik vagy több ér megszakadt, nincs átvezetés. Gyakori oka a mechanikai igénybevétel vagy a rossz forrasztás.
• Rövidzárlat (short): Két ér egymáshoz ér, általában a belső szigetelés sérülése vagy rossz forrasztás miatt.
• Földzárlat (ground fault): Az ér a kábel árnyékolásához vagy a házhoz ér – különösen veszélyes XLR és DMX kábelekben.
• Felcserélt érek (miswire): A forrasztás során összecserélték a pin-kiosztást, például 2-es és 3-as ér.
• Fantomtáp-hiba: Kifinomultabb teszterek ellenőrzik, hogy a 48V fantomtáp megfelelően jut-e el a mikrofonig.

Lépésről lépésre: kábelek tesztelése

1. Készítsd elő a tesztert: Kapcsold be a készüléket, és válaszd ki a megfelelő üzemmódot (XLR, jack, speakON, DMX stb.). A legtöbb teszter automatikusan felismeri a csatlakozótípust.

2. Csatlakoztasd a kábelt: Dugd be a kábel mindkét végét a teszter megfelelő portjaiba. XLR esetén figyeld a hím/nőstény megfelelőséget.

3. Értékeld a LED-jelzést: Normál esetben a LED-sor 1-2-3 sorrendben felvillan. Ha valamelyik kimarad, az érszakadást jelez. Ha egyszerre több LED világít, az rövidzárlatra utal.

4. Dokumentáld az eredményt: Hibás kábelt jelöld meg színes ragasztószalaggal vagy kábeljelölővel, és válaszd külön a javításra szoruló darabokat.

Speciális esetek: DMX, speakON és multicore

A DMX512 kábelek tesztelése ugyanúgy történik, mint az XLR audio kábelek esetében, de itt kritikus a megfelelő impedancia és árnyékolás – ezeket csak fejlettebb teszterek (pl. Neutrik NTE1) mérik.

A speakON csatlakozók teszteléséhez speciális adapterek szükségesek. Ellenőrizd a +1/–1 és +2/–2 kiosztást külön-külön.

A multicore (stage box) kábelek vizsgálata időigényes: minden csatornát egyesével kell ellenőrizni, ezért érdemes egy táblázatot készíteni, ahol rögzíted az esetleges hibákat.

Záró tippek és karbantartás

Rendszeres kábeltesztelés nemcsak a hibákat szűri ki, hanem megelőzi a váratlan meghibásodásokat is. Ajánlott minden kábelt élő produkció előtt ellenőrizni, különösen a bérbeadásra szánt készletet.

A teszter pontosságának megőrzése érdekében tartsd tisztán az érintkezőket, és kerüld a portól, nedvességtől való közvetlen érintkezést. Ha mobil felhasználásra szánt változatot használsz, egy védőtokkal növelheted az élettartamát.

Egy kábelteszter nem luxus, hanem befektetés – nemcsak időt, hanem idegeket és pénzt is spórolsz vele hosszú távon.
